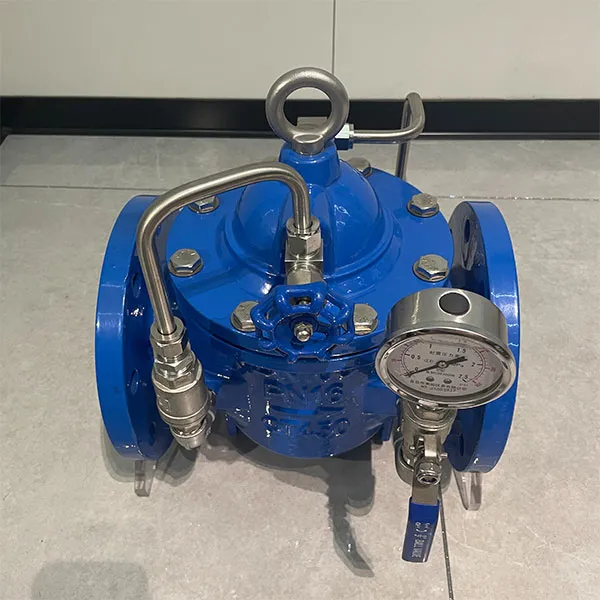

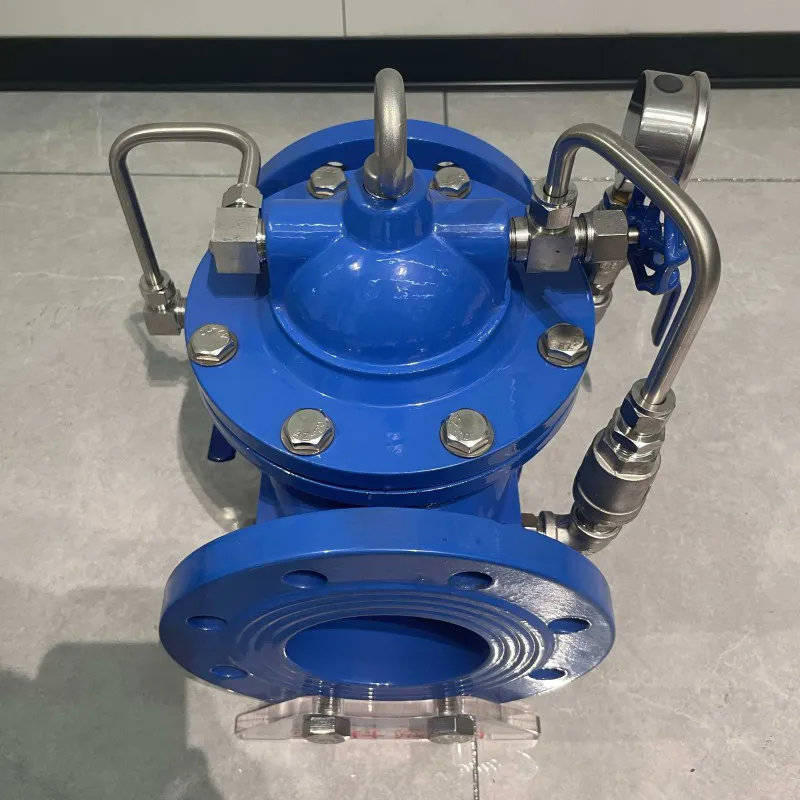

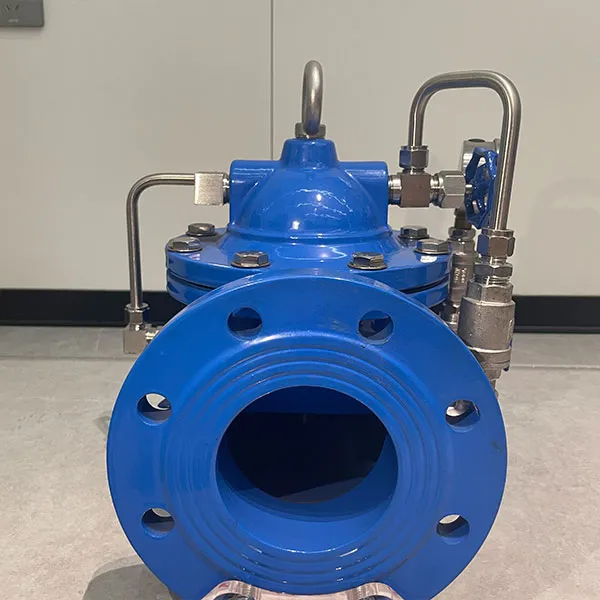

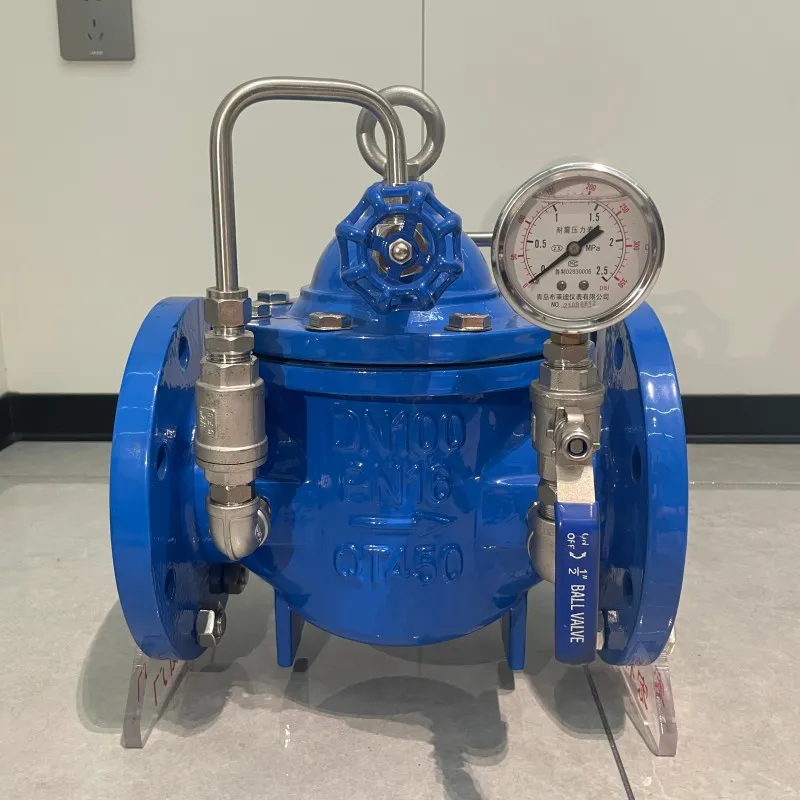

Обратный клапан с медленно закрывающимся глушителем (300X) – это интеллектуальный клапан, обычно используемый на выходе водяных насосов в системах водоснабжения высотных зданий и других системах водоснабжения. Он состоит из основного клапана, обратного клапана, игольчатого клапана, шарового клапана, микро-фильтр и манометр образуют гидравлическую систему управления.
★ Диапазон цен на продукцию (в юанях): 150~5000+
Обратный клапан с медленно закрывающимся глушителем (300X) - это интеллектуальный клапан, обычно используемый на выходе водяных насосов в системах водоснабжения высотных зданий и других системах водоснабжения. Он состоит из основного клапана, обратного клапана, игольчатого клапана, шарового клапана, микро-фильтр и манометр образуют гидравлическую систему управления.Он широко используется в системах водоснабжения, таких как высотные здания, жилые помещения и проекты городского водоснабжения. Он также подходит для систем, связанных с водой, в промышленности по очистке воды, на электростанциях, в химической промышленности и т.д. Он устанавливается на трубопроводах с односторонним потоком воды. среда, и направление стрелки на корпусе клапана должно совпадать с направлением потока среды.
Принцип работы
Когда клапан подает воду с впускного конца, вода поочередно поступает в помещение управления главным клапаном через микрофильтр, игольчатый клапан и обратный клапан, а затем стекает вниз по течению через шаровой клапан.Поскольку скорость открывания игольчатого клапана меньше, чем у шарового крана, скорость слива воды из пульта управления главным клапаном больше, чем скорость подачи воды на входе, что приводит к снижению давления в пульте управления. Входное давление воздействует на нижний конец диска главного клапана, открываем главный клапан для подачи воды вниз по течению.Когда трубопровод прекращает подачу воды и вода возвращается обратно, часть обратной воды поступает в главный диспетчерский пункт через шаровой кран. Из-за действия одностороннего клапана обратная вода не может вытекать из главного диспетчерского пункта, в результате чего давление в главном диспетчерском пункте постепенно увеличивается, а затем медленно закройте главный клапан, чтобы предотвратить обратный поток среды и явление гидроудара.
1. Предотвращение гидравлического удара
Технические принципы медленного открывания, быстрого закрывания и замедленного закрывания для устранения гидравлического удара интегрированы, а три функции электрического клапана, обратного клапана и устройства для устранения гидравлического удара объединены для эффективного предотвращения возникновения гидравлического удара при открытии насоса и гидравлического удара при закрытии насоса. при остановке насоса обеспечьте безопасность трубопроводной системы и уменьшите вероятность повреждения трубопроводов и оборудования гидравлическим ударом.
2. Хороший эффект медленного закрывания и глушения
Использование гидравлического автоматического управления позволяет главному клапану достигать наилучшей скорости открытия или закрытия, а процесс медленного закрывания является стабильным, что позволяет добиться эффекта медленного закрывания и глушения, снизить шум потока воды и уменьшить воздействие на окружающая среда.
3. Гидравлический саморегулятор
Никаких других устройств и энергии не требуется, а открытие и закрытие клапана контролируется гидравлическим саморегулятором, что экономит энергию и снижает эксплуатационные расходы, а система относительно проста и имеет несколько точек отказа.
4. Простота обслуживания
Внутренняя конструкция относительно проста, в ней меньше основных движущихся частей и нет необходимости в сложном внешнем управляющем оборудовании, поэтому работы по техническому обслуживанию относительно просты, что снижает сложность и стоимость технического обслуживания.
5. Надежная герметизация
Уплотнительная поверхность и сферическая поверхность часто находятся в закрытом состоянии и не поддаются воздействию среды. Уплотнительное кольцо изготовлено из нитрилового каучука и других материалов, которые обладают хорошими герметизирующими свойствами и могут эффективно предотвращать утечку среды и обеспечивать нормальную работу системы.
6. Простота установки и регулировки
Сопутствующие компоненты (например, управление временем закрытия главного клапана) могут быть отрегулированы в соответствии с требованиями различных условий работы, а процесс установки относительно прост. Как правило, установка может быть выполнена в соответствии с указанными требованиями к установке и техническими требованиями к монтажникам являются относительно низкими.
