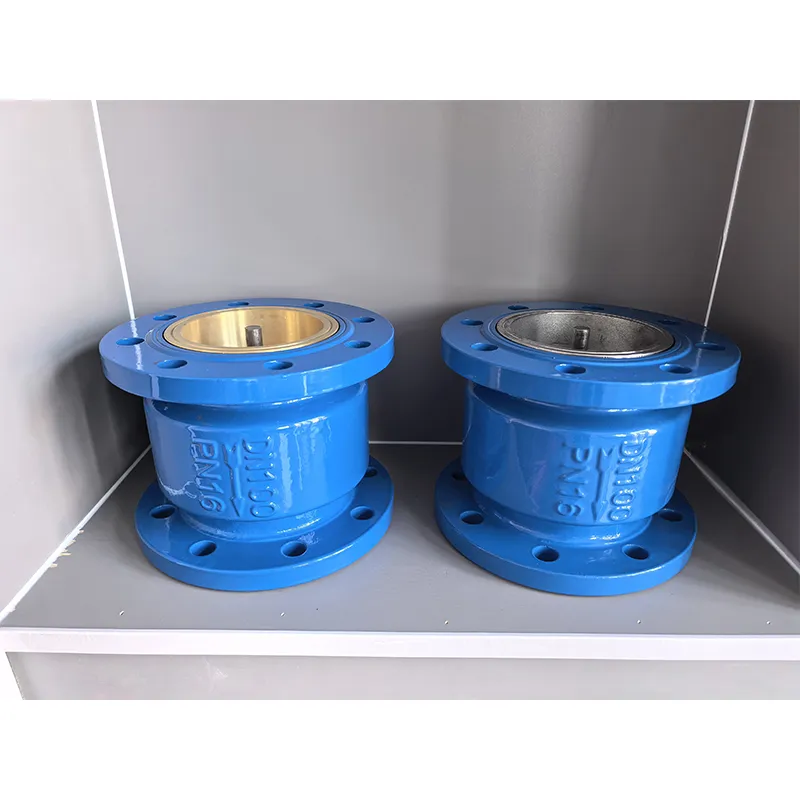

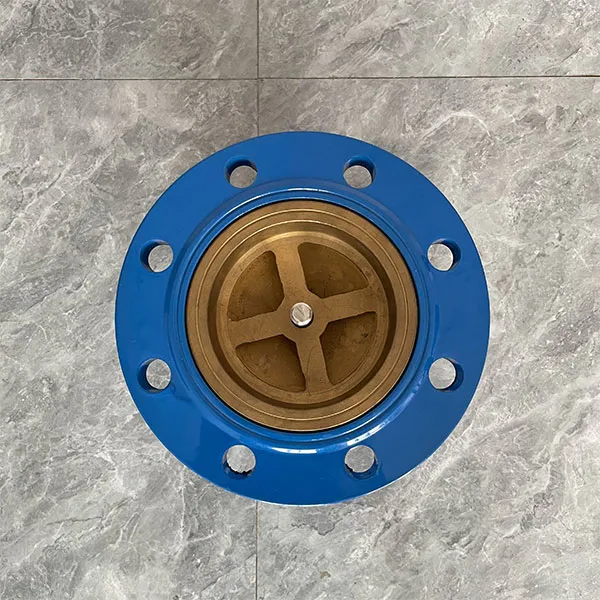

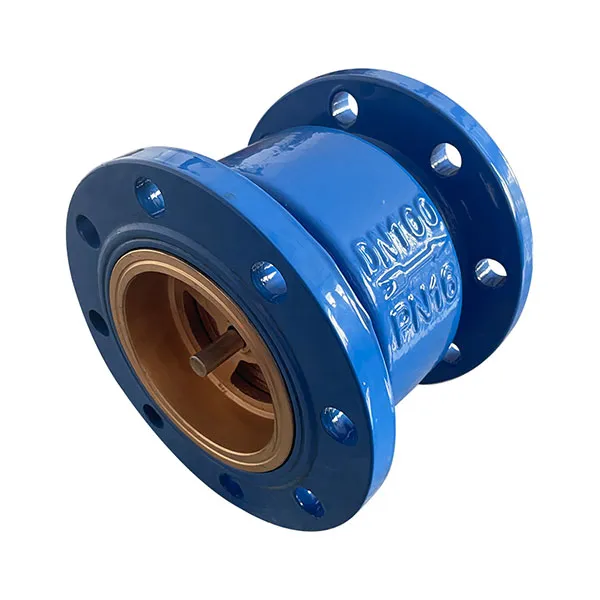

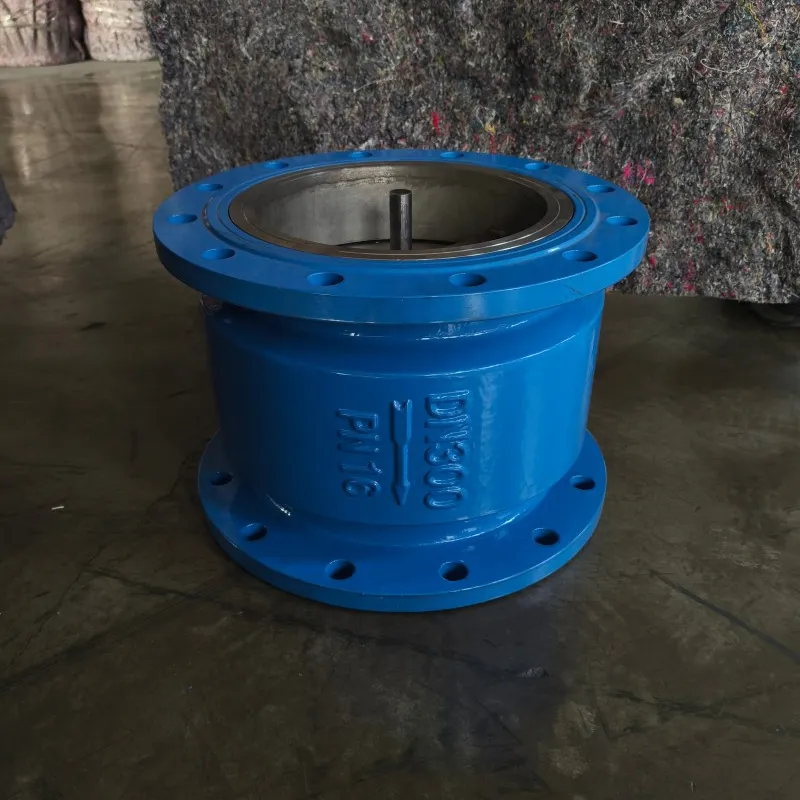

Бесшумный обратный клапан
Описание продукции: Бесшумный обратный клапан (HC41X-16Q) — это специальный обратный клапан, предназначенный для автоматического предотвращения обратного потока среды в трубопроводах при значительном снижении шума, возникающего при обратном потоке. Его основная функция сочетает в себе «предотвращение обратного потока с подавлением шума», что делает его широко применимым в системах водоснабжения и водоотведения, системах отопления, вентиляции и кондиционирования воздуха, противопожарной защите и других трубопроводных системах.
Описание
маркер
Описание продукции
★ Диапазон цен на продукцию (юани): 100–3000
Описание продукции: Бесшумный обратный клапан (HC41X-16Q) — это специальный обратный клапан, предназначенный для автоматического предотвращения обратного потока среды в трубопроводах при значительном снижении шума, возникающего при обратном потоке. Его основная функция сочетает в себе «предотвращение обратного потока с подавлением шума», что делает его широко применимым в системах водоснабжения и водоотведения, системах отопления, вентиляции и кондиционирования воздуха, противопожарной защите и других трубопроводных системах.
Конструкция
В основном состоит из корпуса клапана, диска клапана (или клапанной пластины), пружины, уплотнительного кольца, штока клапана и других компонентов. Некоторые модели оснащены амортизирующим устройством.
Принцип действия
При прямом потоке давление преодолевает усилие пружины или вес диска, открывая клапан и обеспечивая беспрепятственный проход. При обратном потоке возвратная сила пружины или противодавление быстро закрывают диск, предотвращая обратный поток, а конструктивные особенности (такие как амортизирующие уплотнения и обтекаемые проходы) сводят к минимуму шум гидравлического удара.
Сфера применения
Подходит для трубопроводов, по которым транспортируется чистая вода, сточные воды, горячая вода для систем отопления, вентиляции и кондиционирования воздуха. Обычно используется в системах водоснабжения высотных зданий, на выходах насосов и в тепловых распределительных сетях. Особенно хорошо подходит для мест, где требуется строгий контроль шума (например, жилые районы, больницы, офисные здания).
Функциональные особенности
1. Высокоэффективное шумоподавление
Благодаря конструкции «амортизирующее закрытие + обтекаемый проход» предотвращается сильное столкновение диска клапана с корпусом, что сводит к минимуму водовороты и турбулентность воды. Это снижает шум обратного потока до 30-50 децибел (по сравнению с примерно 60-80 децибелами для обычных обратных клапанов), что соответствует требованиям к тихой обстановке.
2. Надежная защита от обратного потока
Диск (или пластина) клапана закрывается с быстрой реакцией в сочетании с высокоточными уплотнительными кольцами (например, из нитрильного каучука, каучука эпоксидной полимерной резины), эффективно блокируя обратный поток среды. Это предотвращает холостой ход насоса, колебания давления в трубопроводной сети и загрязнение среды.
3. Низкое сопротивление жидкости
Во время прямого потока диск клапана открывается под широким углом. Конструкция канала совпадает с направлением потока среды, что приводит к низкому коэффициенту сопротивления потоку (обычно ≤0,8). Это не влияет на расход или давление в трубопроводной системе, обеспечивая отличную энергоэффективность.
4. Гибкая установка
В большинстве случаев используются фланцевые или резьбовые соединения, а отдельные модели поддерживают горизонтальную или вертикальную (поток снизу вверх) установку. Это позволяет адаптироваться к различным конфигурациям трубопроводов, а компактная конструкция минимизирует требования к пространству.
5. Исключительная долговечность
Корпуса клапанов в основном изготовлены из высокопрочного чугуна или нержавеющей стали, что обеспечивает коррозионную стойкость и ударопрочность. В компонентах диска используются износостойкие сплавы или инженерные пластики, а пружины из нержавеющей стали обеспечивают срок службы 8-10 лет и низкую частоту технического обслуживания.
6. Защита от гидравлического удара
Некоторые модели премиум-класса оснащены механизмами медленного закрытия, которые задерживают закрытие диска клапана, смягчая эффект гидравлического удара, вызванного резким прекращением подачи среды. Это защищает трубопроводы, насосы и сопутствующее оборудование.
связаться с нами
Сопутствующие популярные продукты

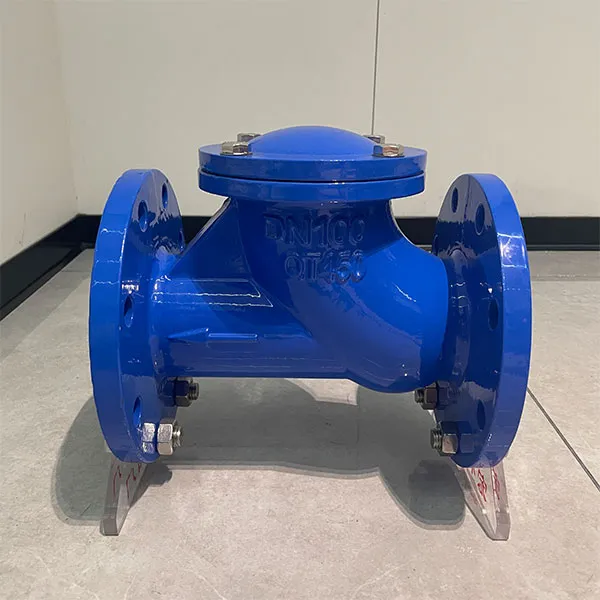

Шаровой обратный клапан
Шаровой обратный клапан (HQ41X-16Q) — это устройство, которое предотвращает обратный поток, автоматически открываясь и закрываясь с помощью шарового сердечника клапана (или аналогичного шарового диска). Его основная функция — «однонаправленный проход потока и предотвращение обратного потока», от чего и происходит его название, связанное с формой сердечника клапана.
Фланцевый запорный клапан
Фланцевый шаровой клапан (J41T-16/ 25Q) – это клапан, широко используемый в промышленных трубопроводных системах. Он относится к клапанам с принудительным уплотнением.

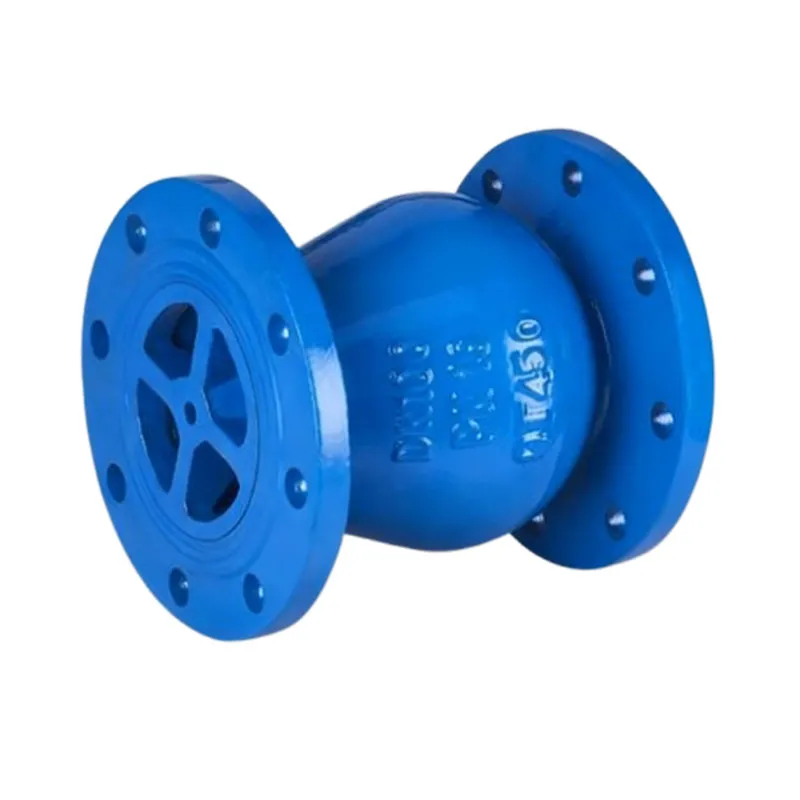

Бесшумный обратный клапан (HC42X-16Q)
бесшумный обратный клапан-это клапан, который полагается на поток самой среды и автоматически открывает и закрывает диск клапана, используется для предотвращения обратного потока среды, также называется обратным клапаном, обратным клапаном, клапаном обратного потока и клапаном обратного давления, относится к автоматическому клапану.

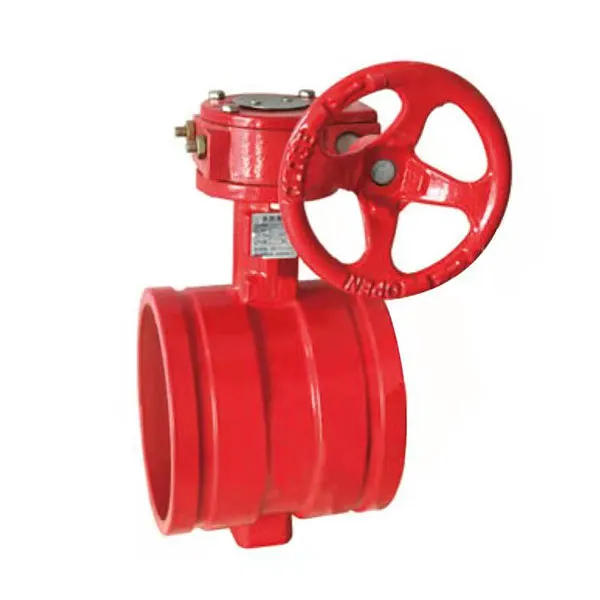

Поворотный затвор с муфтовым соединением с редуктором
Турбинный дроссельный клапан с канавками (D381X-16/ 25Q) – это разновидность серии дроссельных клапанов, в которых используется соединение с канавками (зажимное соединение) и которые соединяют клапан и трубу вместе с помощью зажимов с канавками и соответствующих фитингов для труб.Этот способ соединения быстр и прост в установке, без сварки, и сокращает процессы вторичного цинкования и вторичного монтажа.

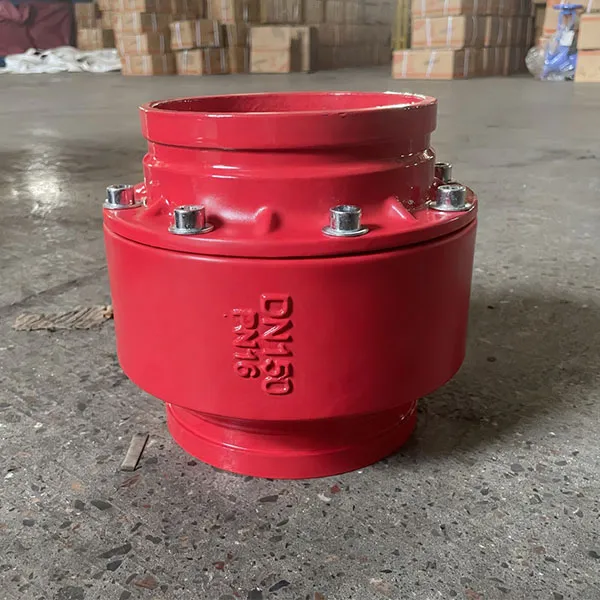

Обратный клапан с муфтовым соединением
Обратный клапан с канавкой (HC81X-16Q) представляет собой односторонний клапан управления жидкостью с канавочным соединением. Он в основном устанавливается в трубопроводных системах водоснабжения и канализации, пожаротушения, отопления и вентиляции.

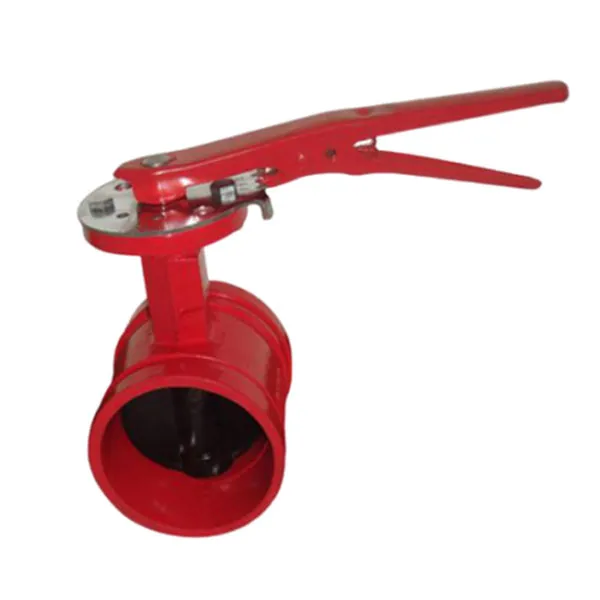

Поворотный затвор с муфтовым соединением с рычажным управлением
Дроссельный клапан с рифленой ручкой (D81X-16/ 25Q) – это разновидность дроссельных клапанов серии duty valve, в которых используется рифленое соединение (зажимное соединение) и которые соединяют клапан и трубу вместе с помощью рифленых зажимов и соответствующих фитингов для труб.Этот способ соединения быстр и прост в установке, без сварки, и сокращает процессы вторичного цинкования и вторичного монтажа.
Обратный клапан с резиновым диском
Описание продукции: Обратный клапан с резиновым диском (H44X-16Q) — это самодействующий клапан, который открывается и закрывается автоматически под действием потока среды и силы тяжести.

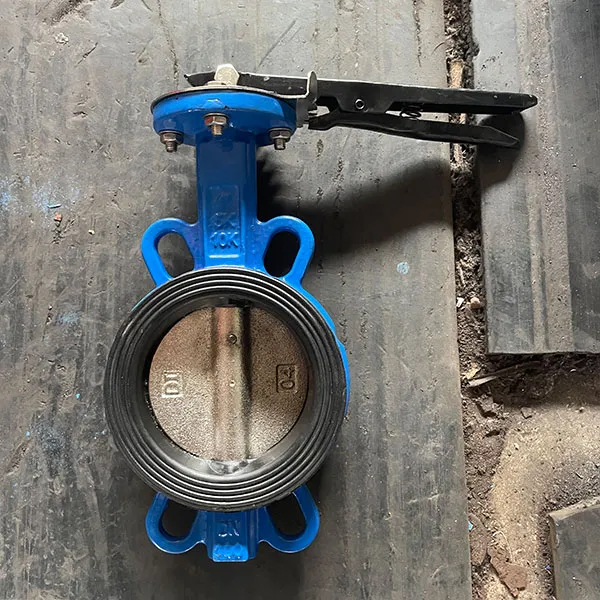

Поворотный затвор межфланцевого монтажа с рычажным управлением
Поворотный клапан-бабочка с зажимом от ручки (D71X-10/16Q) – это поворотный клапан, приводимый в действие ручкой и устанавливаемый в виде зажима. Он обычно используется для управления потоком среды в системах водоснабжения, дренажа, вентиляции и других системах.

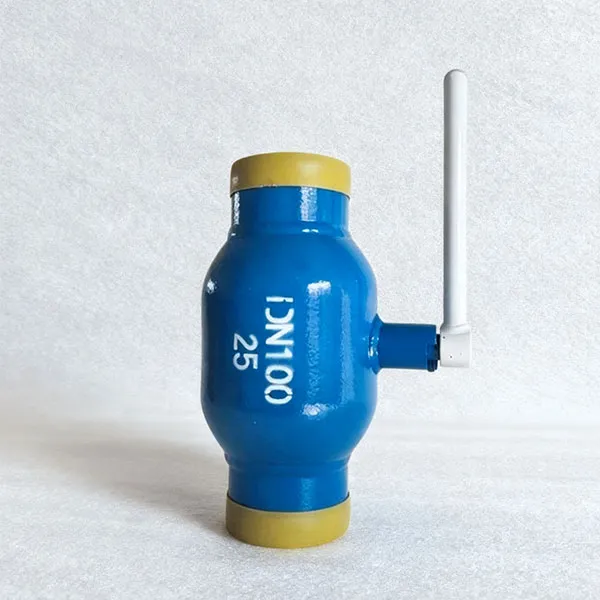

Сварной шаровой кран с рычажным управлением
Ручной шаровой кран с ручкой (Q61F-16 / 25C) – это разновидность клапана, широко используемого в различных системах трубопроводов. Это клапан, который заставляет шарик вращаться через ручку, чтобы открывать и закрывать клапан или регулировать скорость потока. Он соединен с трубопроводом сваркой соединение.Что касается конструкции, то она в основном состоит из корпуса клапана, сферы, штока, рукоятки, седла клапана и других компонентов.

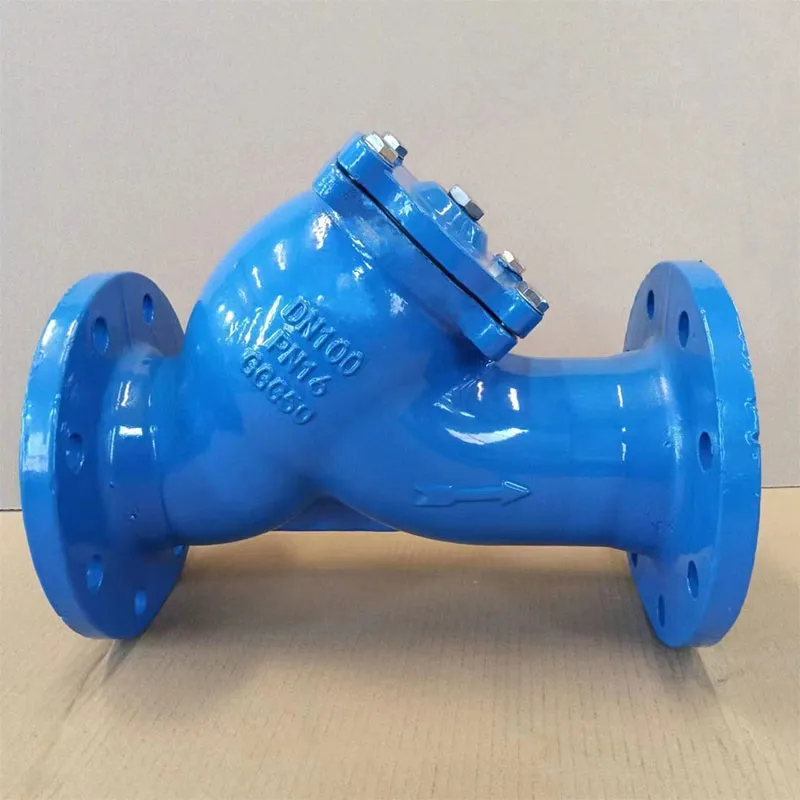

немецкий стандартный y-образный фильтр（GL41H-16Q）
Устройство фильтра трубопроводов разработано и изготовлено по немецким стандартам. Обычно он устанавливается на входе понижающего давления клапана, снижающего давление клапана, клапана с фиксированным уровнем воды или другого оборудования для удаления примесей в транспортируемой среде и защиты нормальной работы нижестоящего оборудования и трубопроводной системы. это неотъемлемая часть трубопроводной системы.

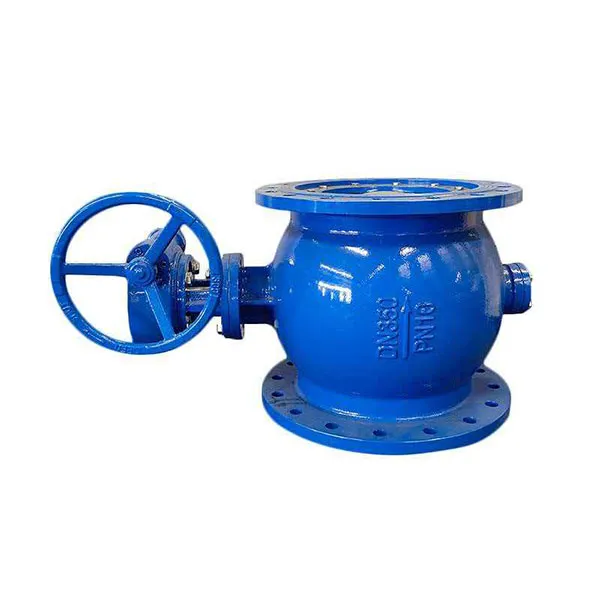

Эксцентриковый полушарный кран
Эксцентрический полусферический клапан состоит из корпуса клапана, эксцентрического вала, крышки клапана, шаровой коронки, втулки, седла клапана и других основных компонентов. Он полагается на вращающийся шток клапана, чтобы привести эксцентрический вал вращаться на 90, чтобы реализовать открытие и закрытие клапана и играть роль отсечения среды.

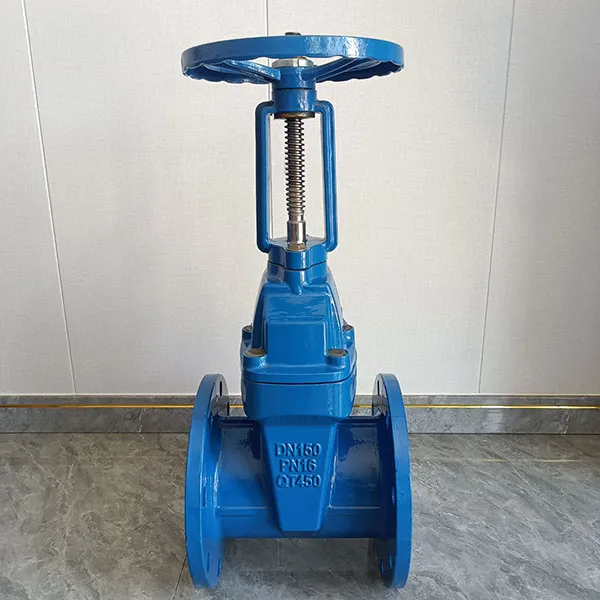

Задвижка с выдвижным шпинделем и мягким уплотнением
Задвижка с выдвижным шпинделем и мягким уплотнением является разновидностью задвижки, которая отличается тем, что ее шток остается неподвижным во время движения затвора (скрыт внутри корпуса/крышки задвижки).

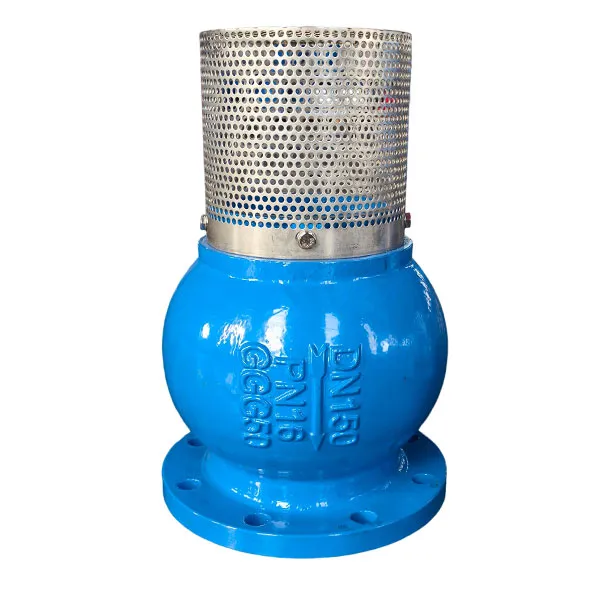

Немецкий стандартный обратный клапан
Донный клапан немецкого стандарта (H42X) – это энергосберегающий односторонний клапан, обычно используемый в системах всасывающего трубопровода водяного насоса. Он в основном используется в проектах по охране водных ресурсов, сельскохозяйственном орошении, системах промышленного водоснабжения, а также в системах водоснабжения и водоотведения зданий.

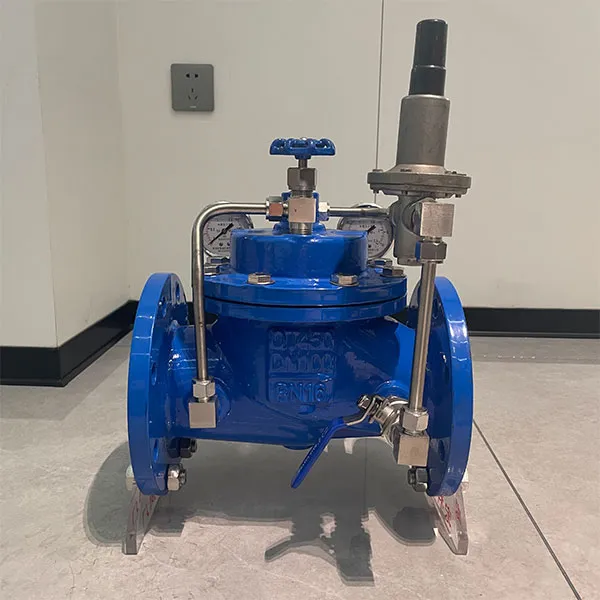

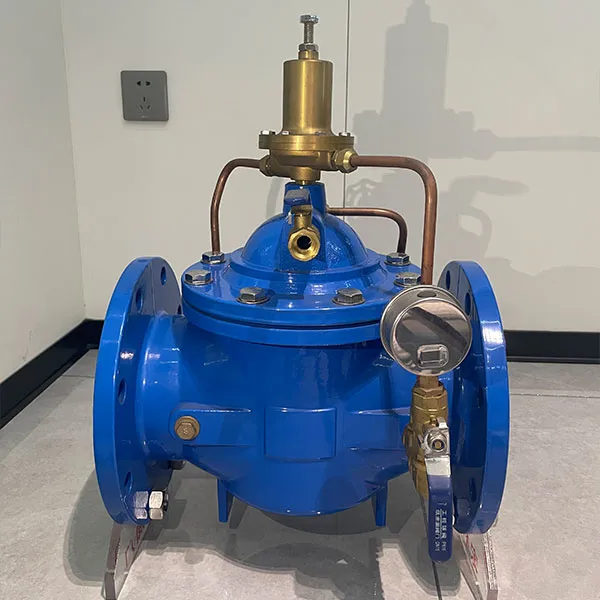

Пилотный редукционный клапан
Контрольный клапан снижения давления (200X) состоит из двух частей: основного клапана (включая корпус клапана, диск основного клапана и пружину основного клапана) и контрольного клапана (включая диск управления, пружину управляющего клапана и регулирующий болт). Некоторые модели они также оснащены фильтрами, обратными клапанами или интерфейсами для измерения давления для обеспечения чистоты среды и контроля давления.

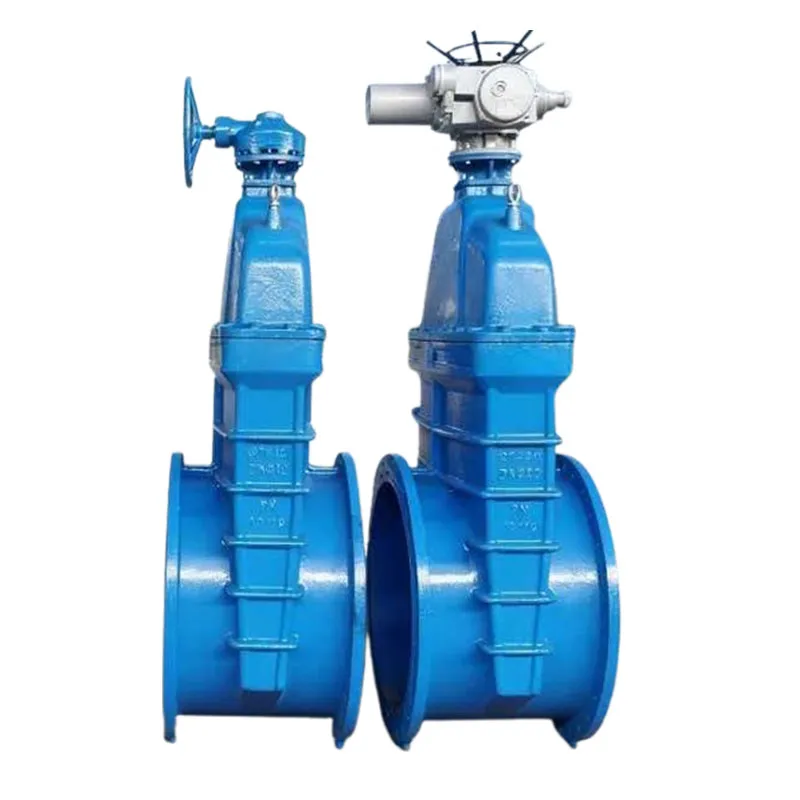

Задвижка с мягким уплотнением конического зубчатого колеса（Z545X-10/16Q）
Это задвижка с 90 пересекающимися коническими зубчатыми колесами, ядро меняет направление передачи крутящего момента через конические зубчатые колеса, приводит мягкую уплотнительную задвижку для открытия и закрытия трубопровода, в основном эффективное уплотнение и экономию труда в условиях большого диаметра и высокого давления, широко используется в водоснабжении и канализации, очистке сточных вод, химической промышленности, металлургии и других промышленных и муниципальных трубопроводных системах.

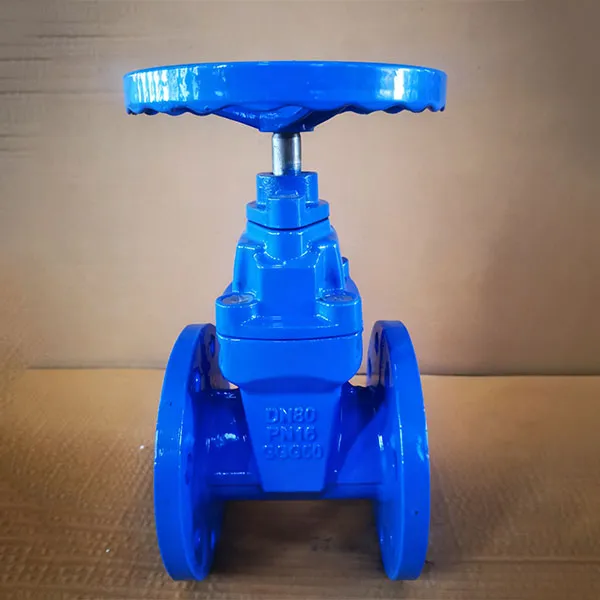

Немецкий стандартный задвижки с мягким седлом
