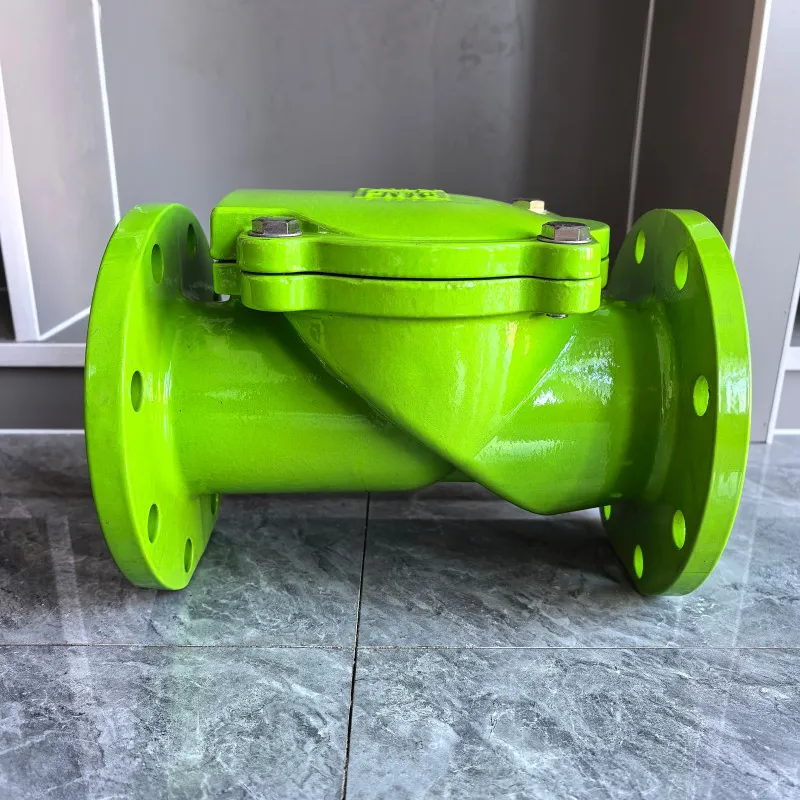

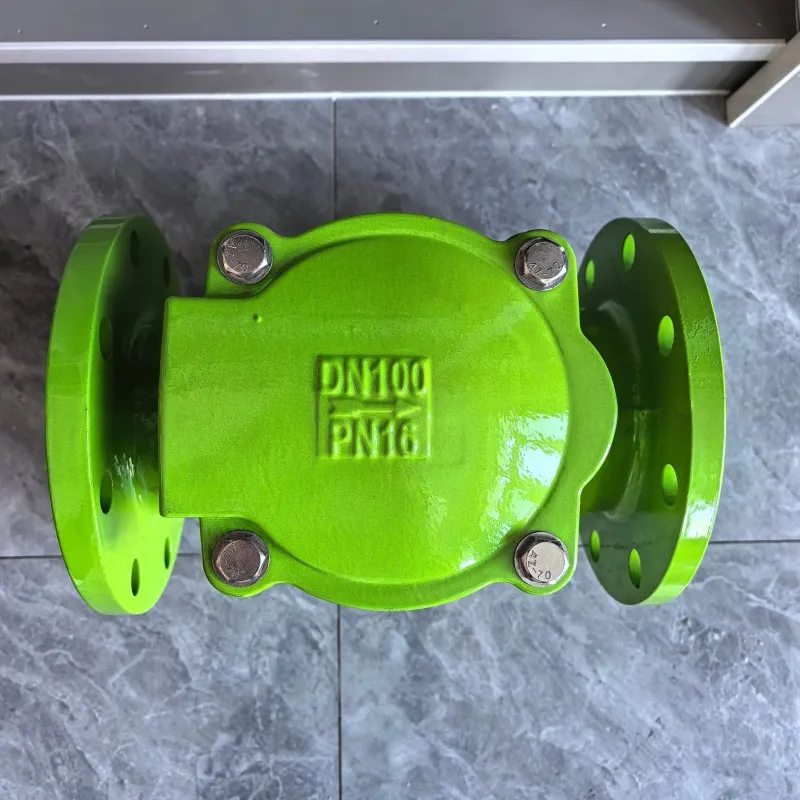

Обратный клапан с резиновым диском
Описание продукции: Обратный клапан с резиновым диском (H44X-16Q) — это самодействующий клапан, который открывается и закрывается автоматически под действием потока среды и силы тяжести.
Описание
маркер
Описание продукции
★ Диапазон цен на продукцию (юани): 100–5500+
Описание продукции: Обратный клапан с резиновым диском (H44X-16Q) — это самодействующий клапан, который открывается и закрывается автоматически под действием потока среды и силы тяжести. В первую очередь он предназначен для предотвращения обратного потока и широко применяется в различных отраслях, включая водоснабжение и водоотведение, противопожарную защиту и системы отопления, вентиляции и кондиционирования воздуха.
Конструкция

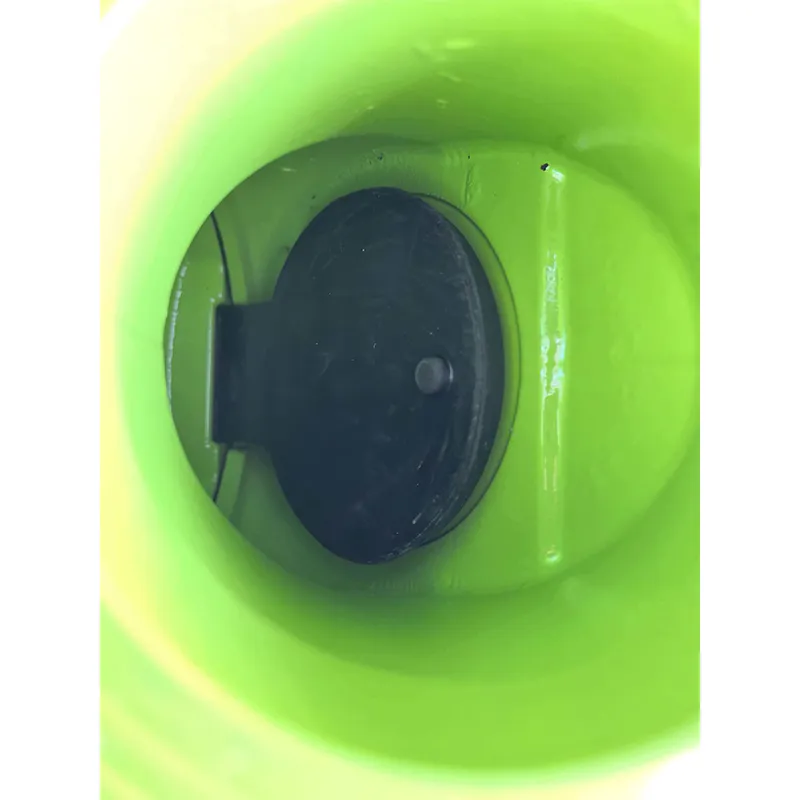

В основном состоит из корпуса клапана, крышки и резинового диска. Корпус клапана обычно изготавливается из высокопрочного чугуна. Резиновый диск имеет основу из стальной пластины или армированной нейлоновой ткани, покрытую резиновым слоем, что обеспечивает срок службы около одного миллиона циклов.
Принцип действия
Когда среда поступает из впускного отверстия, ее давление преодолевает вес резинового клапана и усилие пружины, в результате чего клапан открывается и позволяет среде беспрепятственно проходить. Когда поток среды прекращается или меняет направление, резиновый клапан быстро закрывается под собственным весом и усилием пружины, предотвращая обратный поток.
Способы соединения
Обычно используются фланцевые и зажимные соединения, причем подходящий способ выбирается в соответствии с требованиями трубопроводной системы.
Сфера применения
Подходит для таких сред, как вода, сточные воды и отработанные воды, с диапазоном рабочих температур обычно от 0 °C до 80 °C. Широко используется в секторах водоснабжения, очистки сточных вод, противопожарной защиты и девелопмента недвижимости.
Функциональные особенности
1. Превосходная герметичность
Диск клапана, изготовленный из высокопрочного, высокоэластичного резинового материала, обеспечивает плотное прилегание к седлу. Даже в сложных условиях эксплуатации, сопровождающихся колебаниями расхода воды и перепадами давления, он сохраняет превосходную герметичность, обеспечивая эффективность предотвращения обратного потока на уровне 99,8%.
2. Эффективная работа
При прямом потоке среды диск клапана быстро открывается под гидравлическим давлением, сводя к минимуму сопротивление жидкости. В случае обратного потока эластичность резины и противодавление потока обеспечивают мгновенное закрытие в течение 0,3 секунды — в два раза быстрее, чем у обычных обратных клапанов.
3. Бесшумная работа и низкое сопротивление
Амортизирующие свойства резинового материала эффективно поглощают ударные силы при закрытии, снижая рабочий шум более чем на 60 %. Одновременно обтекаемая внутренняя конструкция значительно минимизирует сопротивление жидкости, тем самым снижая потребление энергии.
4. Высокая адаптируемость
Обратные клапаны с резиновым диском могут быть изготовлены с использованием подходящих материалов для резины и корпуса клапана для различных сред и условий эксплуатации. Они надежно работают в различных областях применения, от систем водоснабжения и водоотведения в гражданском строительстве до сложных промышленных условий, связанных с коррозионными средами, высокими температурами и высоким давлением в таких секторах, как химическая промышленность и энергетика.
