Поворотный затвор с муфтовым соединением с рычажным управлением

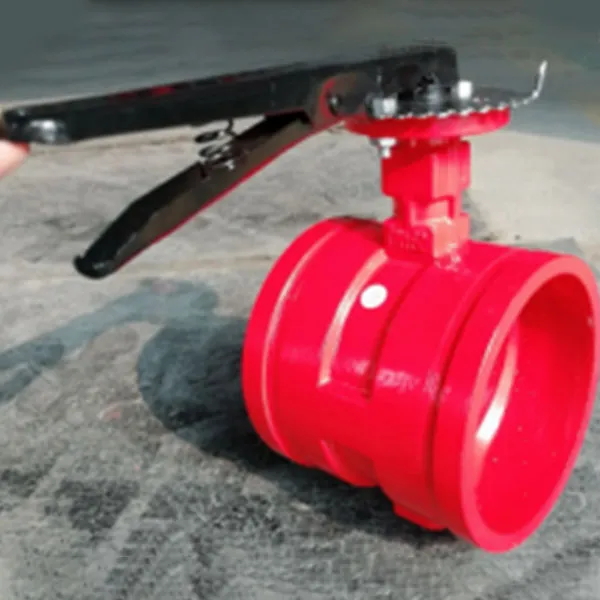

Дроссельный клапан с рифленой ручкой (D81X-16/ 25Q) – это разновидность дроссельных клапанов серии duty valve, в которых используется рифленое соединение (зажимное соединение) и которые соединяют клапан и трубу вместе с помощью рифленых зажимов и соответствующих фитингов для труб.Этот способ соединения быстр и прост в установке, без сварки, и сокращает процессы вторичного цинкования и вторичного монтажа.
Описание
маркер
Описание продукции
★ Диапазон цен на продукцию (в юанях): 50~500
Дроссельный клапан с рифленой ручкой (D81X-16/ 25Q) - это разновидность дроссельных клапанов серии duty valve, в которых используется рифленое соединение (зажимное соединение) и которые соединяют клапан и трубу вместе с помощью рифленых зажимов и соответствующих фитингов для труб.Этот способ соединения быстр и прост в установке, без сварки, и сокращает процессы вторичного цинкования и вторичного монтажа.Он широко используется в водоснабжении и канализации, противопожарной защите, нефтяной, химической промышленности, медицине, черной металлургии, кондиционировании воздуха, газоснабжении, водоочистке, муниципальном управлении, судостроении и других трубопроводных проектах для транспортировки жидкостей, а также может использоваться для перекрытия или регулирования жидкостей.
Конструктивный состав
Он в основном состоит из трех частей: открывающего устройства, корпуса клапана и поворотной пластины.Корпус клапана в основном отлит из ковкого чугуна, который обладает высокой устойчивостью к давлению.
Принцип работы
Шток клапана приводится во вращение с помощью рукоятки, а шток клапана приводит в движение поворотную пластину в корпусе клапана на 90°, чтобы обеспечить открытие, закрытие и регулировку расхода клапана.Когда поворотная пластина вращается параллельно оси трубопровода, клапан открывается и среда поступает; когда поворотная пластина вращается перпендикулярно оси трубопровода, клапан закрывается и поток среды прекращается.
Функциональные особенности
1. Надежное уплотнение
В основном используется конструкция уплотнения средней линии, а уплотнение между поворотной пластиной и седлом клапана является хорошим, что позволяет обеспечить двустороннее уплотнение и полную герметизацию. Утечка газа при испытании равна нулю и не ограничивается впрыском среды. область перегрузки по току велика, коэффициент сопротивления потоку мал, а пропускная способность велика.Пластина-бабочка покрыта и вулканизирована как единое целое и обладает хорошей коррозионной стойкостью.
2. Простота в эксплуатации и малый вес
Рабочий крутящий момент невелик, что экономит трудозатраты и облегчает работу, а открывание и закрывание осуществляется при повороте на 90°, причем открывание и закрывание происходит быстро.Способ управления рукояткой прост и интуитивно понятен, без специальных навыков и инструментов, что снижает сложность эксплуатации и трудоемкость.
3. Простота установки и обслуживания
Компактный и легкий, легко разбирается и ремонтируется и может быть установлен в любом месте, не ограниченном местом установки.По сравнению с предыдущим фланцевым или зажимным соединением значительно экономятся производственные материалы.Соединение выполнено из рифленых хомутов, которые быстро монтируются, не требуют ремонта и занимают мало места, занимая около 70% площади фланца.Техническое обслуживание несложно. При правильной установке трубопровод может безопасно работать после прохождения испытания давлением. Как правило, необходимость в техническом обслуживании отсутствует, а запасные части не нуждаются в замене в течение десятилетий.
4. Хорошая производительность регулировки
Характеристики потока, как правило, прямые, а производительность регулировки хорошая. Скорость потока можно регулировать произвольно в диапазоне от 0° до 90°, что может соответствовать требованиям регулирования расхода в различных условиях эксплуатации.
5. Длительный срок службы
Количество проверок на открытие и закрытие достигает десятков тысяч раз. Основные компоненты, такие как корпус клапана и поворотная пластина, изготовлены из высококачественных материалов, таких как корпус клапана из ковкого чугуна, цельная поворотная пластина с резиновым покрытием и т.д. Корпус и наружная поверхность клапана покрыта ковким чугуном и порошковой эпоксидной смолой, которая эффективно предотвращает коррозию в различных кислотно-щелочных средах и отличается долговечностью.
6. Безопасность и защита окружающей среды
Для установки и начала строительства используются зажимное соединение с канавками и соответствующие фитинги для труб. Требуется только механическая сборка, сварка не требуется, и отсутствует открытое пламя. Следовательно, сварочный шлак не загрязняет трубопровод, что может обеспечить безопасность строительной площадки. Он особенно подходит для строительства в условиях, запрещенных пожарами.В то же время коэффициент сопротивления потоку невелик, пропускная способность велика, что обеспечивает экономию энергии и защиту окружающей среды.
7. Подходит для широкого спектра труб
Может использоваться для соединения различных бесшовных стальных труб, труб из оцинкованной стали, сварных стальных труб, труб из нержавеющей стали, медных труб и других металлических труб для обеспечения гибкого соединения трубопроводов, которое может поглощать смещение труб по длине из-за изменения температуры и позволяет трубы должны иметь определенный угол смещения.
