Поворотный затвор с электроприводом

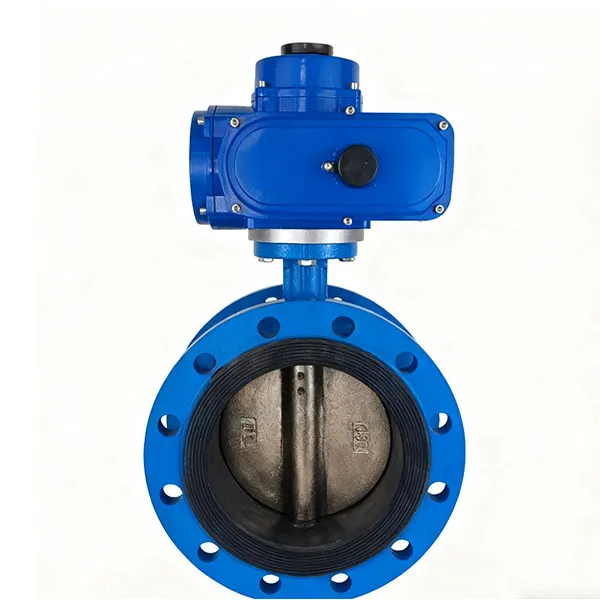

Электрический бабочный клапан (D941X/D971X-10/16Q) Электрический бабочный клапан представляет собой клапанное устройство, состоящее из электрического привода и бабочного клапана, и является важным исполнительным блоком в области управления промышленной автоматизацией.
Описание
маркер
Описание продукции
★ Диапазон цен на продукцию (в юанях): 200~10000+
Электрический бабочный клапан (D941X/D971X-10/16Q) Электрический бабочный клапан представляет собой клапанное устройство, состоящее из электрического привода и бабочного клапана, и является важным исполнительным блоком в области управления промышленной автоматизацией.
Принцип работы
Электрический исполнительный механизм приводит в движение пластину клапана бабочки через приводной вал для вращения (угол поворота 0-90), тем самым реализует открытие, закрытие клапана и регулировку степени открытия, а также контролирует жидкость в трубопроводе. При получении сигнала открытия двигатель работает через устройство замедления, чтобы привести шток клапана и пластину клапана в вращение, пластина клапана открывается, и жидкость проходит через нее; При получении сигнала отключения двигатель поворачивается вспять, и пластина клапана закрывается, чтобы препятствовать прохождению При регулировании расхода двигатель приводит в движение пластину клапана к повороту под соответствующим углом. Он широко используется в нефтяной, газовой, химической, водоочистной и других общих отраслях промышленности, а также используется в системах охлаждающей воды тепловых электростанций, пищевых продуктах, охране окружающей среды, легкой промышленности, фармацевтической промышленности, металлургии, отоплении, вентиляции и холодильной промышленности.
Функциональные особенности
1. Легкая эксплуатация
Электрический привод, который может быть удаленно управлен и автоматизирован, чтобы сэкономить рабочую силу и улучшить эффективность работы. Он также оснащен механизмом ручного управления (маховик или гаечный ключ), который может вручную открывать и закрывать клапан при отключении питания или неисправности привода, чтобы обеспечить безопасность системы в аварийных условиях.
2. Хорошая текучесть
Пластина клапана бабочки почти ровна внутренней стенке трубопровода при открытии, сопротивление потоку мало, пропускная способность большая (значение Cv электрического бабочки при том же диаметре выше, чем у шарового клапана и запорного клапана), что может снизить энергопотребление системы трубопровода.
3. Надежное уплотнение
Мягкая уплотнительная бабочка клапана (резиновая/PTFE уплотнение) может достигать нулевой утечки при низком давлении (≤PN16); Некоторые продукты используют специальную систему уплотнения, которая также обладает стабильными характеристиками уплотнения в условиях высокой температуры и высокого давления, и на характеристики уплотнения не влияют изменения температуры.
4. Структурные преимущества
Простая конструкция, небольшой размер, легкий вес, состоящий только из нескольких деталей, и его можно быстро открывать и закрывать, просто поворачивая на 90. Продукты с двойной эксцентричной или тройной эксцентричной структурой имеют функцию уплотнения, которая становится все плотнее и плотнее; Пластина бабочки принимает структуру рамы, которая имеет высокую прочность и большую площадь потока.
