Y-образный фильтр

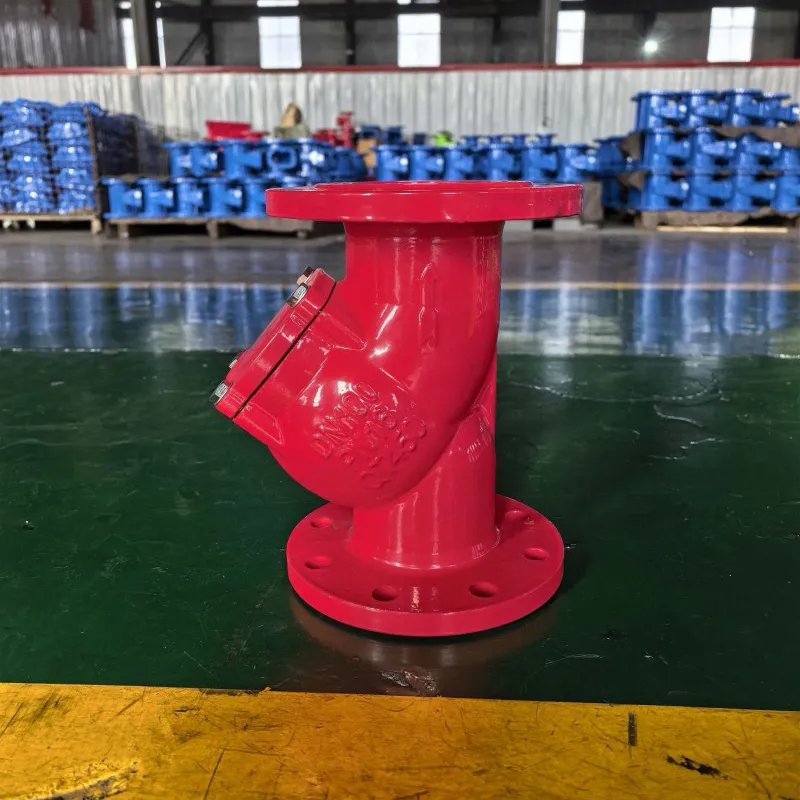

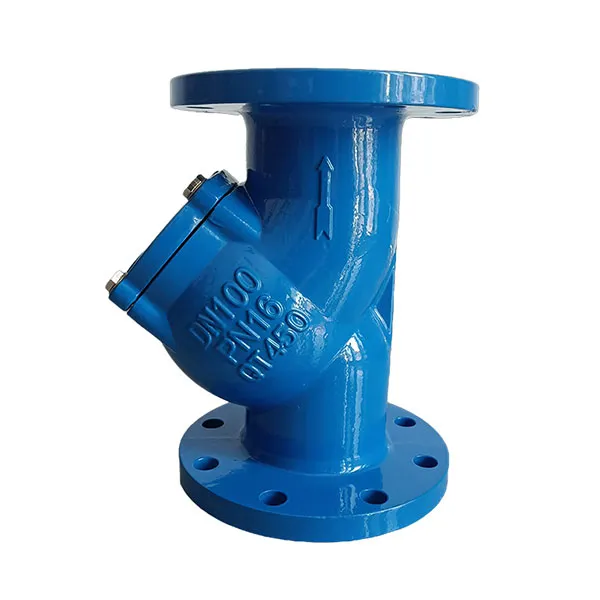

Фильтр Y-образного типа (GL41H-16Q) – это своего рода фильтрующий клапан, установленный в трубопроводной системе, который задерживает примеси (такие как осадок, ржавчина, частицы и т.д.) в среде через фильтр для защиты нижерасположенных клапанов, водяных насосов, контрольно-измерительных приборов и другого оборудования.
Описание
маркер
Описание продукции
★ Диапазон цен на продукцию (в юанях): 100~5000+
Фильтр Y-образного типа (GL41H-16Q) - это своего рода фильтрующий клапан, установленный в трубопроводной системе, который задерживает примеси (такие как осадок, ржавчина, частицы и т.д.) в среде через фильтр для защиты нижерасположенных клапанов, водяных насосов, контрольно-измерительных приборов и другого оборудования. имеет форму буквы “Y” и широко используется в водоснабжении и канализации, системах кондиционирования воздуха, химической промышленности, электроэнергетике и других отраслях промышленности.
Конструктивный состав
Сердечник состоит из корпуса клапана, Y-образного фильтра (фильтрующего патрона), выпускного отверстия для сточных вод (включая канализационный клапан) и фланцевого соединения.
Материал корпуса клапана
Ковкий чугун
Материал фильтра
Нержавеющая сталь (201/304), апертура фильтра выбирается по желанию заказчика (например, 10 меш, 20 меш, 40 меш, чем больше сетка, тем выше точность фильтрации).；
Способ соединения
Фланцевое соединение (подходит для труб большого калибра, таких как DN50-DN600).
Принцип работы

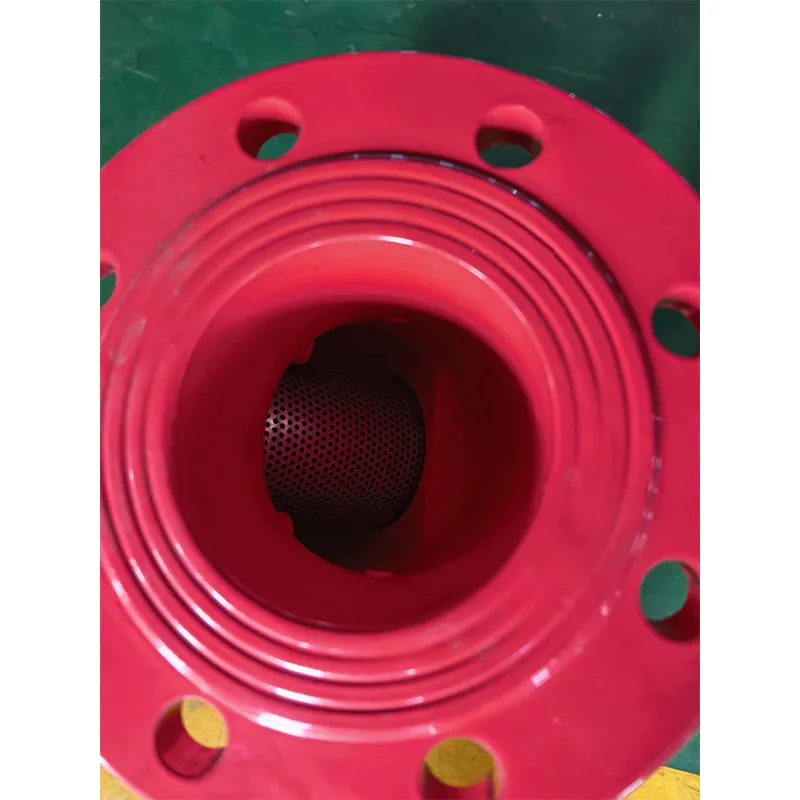

После того, как среда поступает из трубопровода во “входной конец” Y-образного корпуса клапана, структура канала направляет поток внутрь фильтра, примеси задерживаются фильтром в фильтрующем картридже, и отфильтрованная чистая среда вытекает снаружи фильтра. установите фильтр на “выпускной конец”; когда загрязнений в фильтре накопится больше, откройте нижний канализационный клапан и используйте среднее давление для удаления загрязнений, и очистка может быть завершена без разборки клапана.
Применимые сценарии
◆ Предварительная фильтрация: устанавливается на передней панели прецизионного оборудования, такого как водяные насосы, теплообменники, электромагнитные клапаны, расходомеры и т.д., чтобы предотвратить попадание загрязнений на уплотнительную поверхность или засорение канала.；
◆ Очистка среды: Используется для первичной фильтрации таких сред, как водопроводная вода, техническая вода, смазочное масло, сжатый воздух и т.д., чтобы снизить риск засорения системы.
Функциональные особенности
1. Высокая эффективность фильтрации
Y-образная конструкция увеличивает площадь контакта между средой и фильтром, а загрязнения легко оседают на дне фильтра (в месте выхода сточных вод), что затрудняет засорение отверстия фильтра, и эффективность фильтрации может достигать более чем 95% (регулируется в соответствии с размером ячейки фильтра).
2. Малые потери на сопротивлении
Гладкая Y-образная конструкция канала, большая площадь фильтрации при превышении тока, потеря давления при прохождении среды невелика (обычно коэффициент сопротивления потоку составляет ≤0,5), что не влияет на стабильность расхода в системе и давления.
3. Простота обслуживания
Нет необходимости разбирать весь клапан целиком, просто откройте канализационный клапан, чтобы обеспечить “оперативный сброс сточных вод”; некоторые модели могут быть оснащены быстро открывающимися крышками для очистки сточных вод, а фильтр можно непосредственно снять для очистки или замены, что сокращает время работы.
4. Устойчивость к коррозии
Корпус клапана из ковкого чугуна (внутреннее и внешнее эпоксидное покрытие) и фильтр изготовлены из нержавеющей стали, что обеспечивает долговременную защиту от коррозии.
5. Универсальная установка
Он может устанавливаться горизонтально или вертикально (при вертикальной установке убедитесь, что “входной конец” находится внизу, а “выходной конец” - вверху, чтобы облегчить осаждение загрязнений), имеет компактные размеры, занимает мало места в трубопроводе и подходит для различных целей. из условий установки.
6. Экономичность
Простая конструкция, низкие производственные затраты и возможность продления срока службы основного оборудования (например, снижение износа водяного насоса и заклинивания электромагнитного клапана), что косвенно снижает затраты на техническое обслуживание системы.
